ZKC302E 配电隔离器
功能
本产品兼容配电和隔离2 种模式：配电模式，向现场的2 线制变送器提供工作电源，采样变送器输出的2
线制电流信号，经过隔离处理后转换为4 线制电流信号输出；隔离模式，采样4 线制电流信号，经过隔离

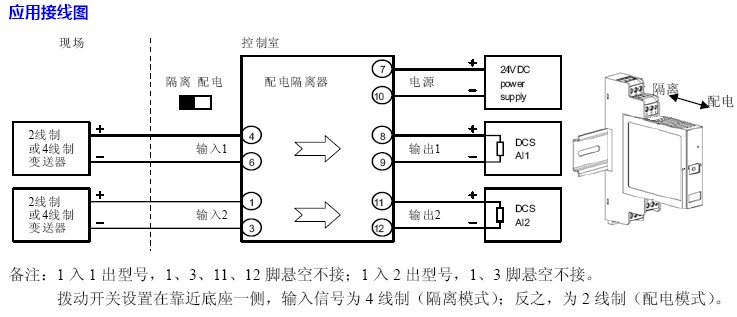

输出4 线制电流信号。通过产品上侧内置的拨动开关可设置输入模式。可选1 入1 出、1 入2 出、2 入2
出。

型号规格

技术指标
工作电源：24VDC±10%
功 耗：≤1.2W（1 入1 出）
≤1.8W（1 入2 出）
≤2.4W（2 入2 出）
输入信号：
配电模式，2 线制4~20mA
隔离模式，4 线制4~20mA
配电电压：配电模式，19~26V
配电保护：最大短路电流，40mA
最高开路电压，26V
输入阻抗：隔离模式，≤200Ω
输出信号：4 线制4~20mA
输出负载：0~350Ω
转换精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
