ZKB306操作端转换隔离安全栅
功能
接收安全场所的线性电压/电流信号，经过隔离，变换成用户指定的
线性信号，输出给危险区域；可选1入1出、1入2出、2入2出；
限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。

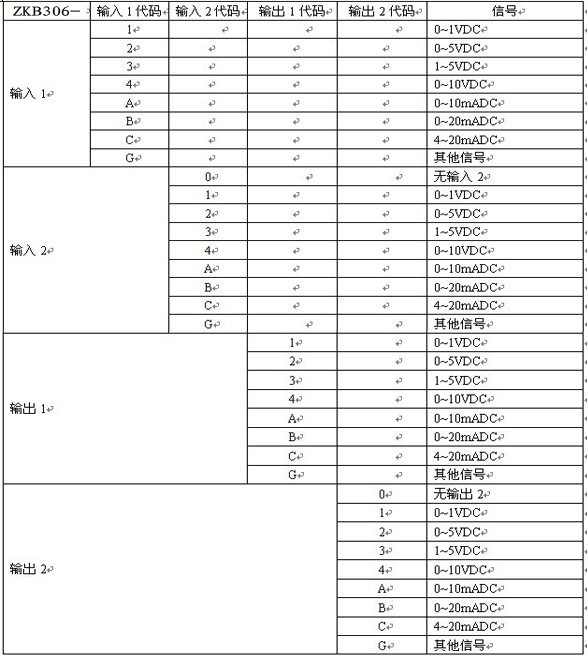

型号规格
 ZKB306操作端转换隔离安全栅
 防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/10间、9/12间）
Um=250V Uo=28V Io=93mA
Po=655mW Co=0.05μF Lo=2.4mH
其他技术指标
工作电源：24VDC±10%
功 耗：≤1.2W（1路20mA输出）
≤2.4W（2路20mA输出）
输入信号：直流电流或电压信号，安全区
输入阻抗：电流输入≤200Ω；电压输入≥5KΩ
输出信号：直流电流或电压信号，危险区
输出负载：电流输出≤350Ω；电压输出≥5KΩ
转换精度：±0.1%F.S
温度漂移：±0.01% F.S/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa

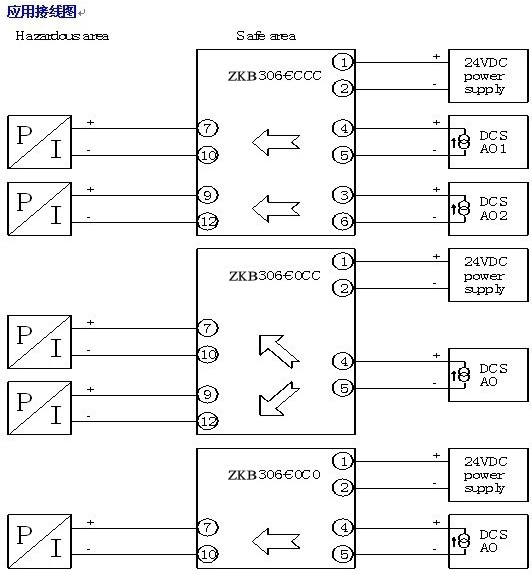

 端子7、10 : 输出1的正、负极 端子9、12 : 输出2的正、负极
端子8、11 : 不连接 端子1、2 : 工作电源的正、负极
端子4、5 : 输入1的正、负极 端子3、6 : 输入2的正、负极 |
|
