ZKB304热电阻温度变送隔离栅
功能
接收危险场所的Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，
经过线性化处理，变换成与温度成线性的标准信号，输出给安全区域。
隔离栅限制从本安端子窜入危险场所的能量，从而确保系统本安防爆。
型号规格
 防爆技术指标
防爆标志：[Exia]ⅡC
认证参数：（端子7/9、8/9间）
Um=250V Uo=6.6V
Io=68mA Po=99mW
Co=15μF Lo=7mH
其他技术指标
工作电源：24VDC±10%
输入信号：Cu50、Pt100
输出信号：直流电流或电压信号
功 耗：≤1.0W（1路20mA输出）
≤1.5W（2路20mA输出）
输出负载：电流输出，≤350Ω
电压输出，≥5KΩ
转换精度：±0.2%F.S(△R>40Ω)
±0.4%F.S(40Ω≥△R≥20Ω)
温度漂移：±100ppm/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）
工作条件
工作温度：0~50℃
存储温度：-40~85℃
相对湿度：10~90%RH
大气压力：86~106kPa
ZKB304热电阻温度变送隔离栅
安装方法 外形尺寸图
35mm导轨卡装；主机与底座可以插拔分离 （120mm*95mm*25mm）

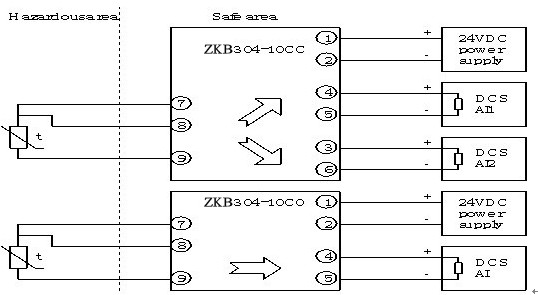

 应用接线图
 说明：
端子7、8、9 : 热电阻输入的3个端子
端子10、11、12 : 不连接
端子1、2 : 工作电源的正、负极
端子4、5 : 输出1的正、负极
端子3、6 : 输出2的正、负极 |
|
