ZK3351LT型法兰式液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。
ZK3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB(2.5MPa)及300LB(5.0MPa)，法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。

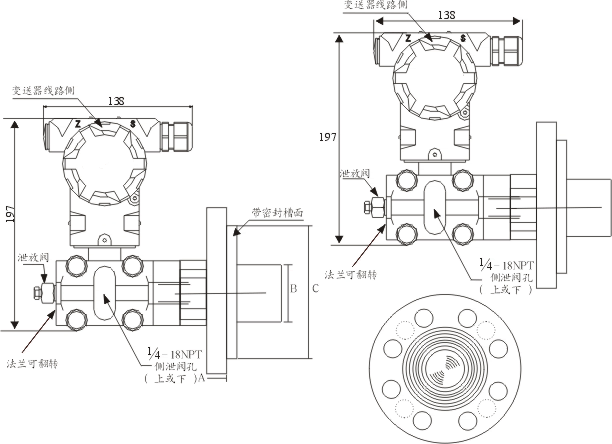

ZK3351LT法兰式液位变送器外型尺寸
ZK3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为
150LB(2.5MPa)及300LB
(5.0MPa)，法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、
PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽
等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
法兰式液位变送器外型尺寸图
|
法兰尺寸 |
螺栓孔 |
|
尺寸 |
规格 |
直径 |
A |
B |
C |
数目n |
直径d |
分布直径d1 |
|
3" |
1501b |
190 |
30 |
66 |
127 |
4 |
19 |
152 |
|
4" |
1501b |
228 |
30 |
89 |
157 |
8 |
19 |
190 |
|
3" |
3001b |
210 |
35 |
66 |
127 |
8 |
22 |
168 |
|
4" |
3001b |
254 |
38 |
89 |
157 |
8 |
22 |
200 |
测量范围
差压：0-6.2-690KPa
静压：2.5MPa
型号命名方式
|
ZK3351LT |
法兰式液位变送器(最大工作压力2.5MPa) |
|
|
4 |
0-4～40KPa |
|
5 |
0-40～250KPa |
|
6 |
0-0.16～1.0MPa |
|
|
代码 |
输出 |
|
N |
普通模拟型：(输出：4～20mA) |
|
G |
常规智能型：(输出：4～20mA) |
|
S |
标准智能型：(输出：4～20mA带HART总线协议) |
|
Z |
数字化智能型：(输出：4～20mA全数字化传感器,自带通讯键盘) |
|
|
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
|
A0 |
80 |
平 |
316LSST |
|
A2 |
80 |
50 |
316LSST |
|
A4 |
80 |
100 |
316LSST |
|
A6 |
80 |
150 |
316LSST |
|
B0 |
100 |
平 |
316LSST |
|
B2 |
100 |
50 |
316LSST |
|
B4 |
100 |
100 |
316LSST |
|
B6 |
100 |
150 |
316LSST |
|
C0 |
80 |
平 |
哈氏C-276 |
|
C2 |
80 |
50 |
哈氏C-276 |
|
C4 |
80 |
100 |
哈氏C-276 |
|
C6 |
80 |
150 |
哈氏C-276 |
|
D0 |
100 |
平 |
哈氏C-276 |
|
D2 |
100 |
50 |
哈氏C-276 |
|
D4 |
100 |
100 |
哈氏C-276 |
|
D6 |
100 |
150 |
哈氏C-276 |
|
E0 |
80 |
平 |
钽 |
|
F0 |
100 |
平 |
钽 |
|
|
代码 |
安装法兰 |
|
|
A |
3〞150lb |
碳钢镀锌 |
|
B |
4〞150lb |
|
C |
3〞300lb |
|
D |
4〞300lb |
|
|
代码 |
结 构 材 料 |
|
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|
|
代码 |
选项 |
|
M1 |
0-100%线性指示表 |
|
M2 |
LED数字显示表 |
|
M3 |
LCD显示器 |
|
C0 |
1/2-14NPT锥管内螺纹接头 |
|
C1 |
1/2-14NPT引压接头后部焊接引压管Ф14 |
|
C2 |
丁字形螺纹接头M20×1.5 |
|
d |
隔爆型dⅡBT4 |
|
i |
本安型iaⅡCT6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
定货须知
1)变送器型号可根据选型规格表按需要确定。
2)选型规格表中的数字、符号必须填写清楚、准确无误。
3)如有正负迁移，必须注明迁移量数值。
4)差压变送器如需配三阀组，需另行注明。
5)选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6)如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7)接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
8)无特殊注明，出厂时灌充液为硅油
|
