ZK3351DP/GP远传差压/压力变送器
3351DP/GP变送器带上远传密封装置后，就成为3351DP/GP远传差压/压力变送器。
3351DP/GP远传差压/压力变送器，可避免被测介质直接和变送器的隔离膜片接触，它适用于下面几种情况：
1、被测介质对变送器接头和敏感元件有腐蚀作用时；
2、需要将高温被测介质与变送器隔离时；
3、被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时；
4、被测介质用引压管引出易固化或结晶时；
5、更换被测介质需要冲洗而不容交混时；
6、必须保持卫生条件，防止污染时
3351DP/GP型带远传密封装置的远传差压/压力变送器，仍具有3351DP/GP型差压/压力变送器的各种特点。
提供多种结构材料,远传装置组件焊接结构,可靠性强。充液腔低容积设计，减少温度影响，根据用户要求内充DC200系列硅油使用温度-40~+149℃；高温硅油使用温度-15 ~315℃。
远传装置工作压力上限是用户选择远传装置的额定值；工作压力不低于3.5kPa(绝对压力)。
对腐蚀介质的选择隔离膜片材料参见附录，仅作用户选用时参考。

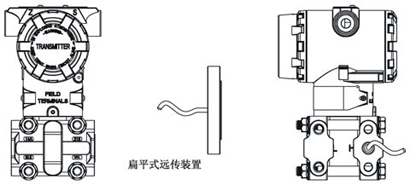

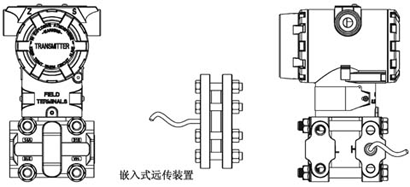

ZK3351DP/GP型带远传装置的差压/压力变送器外形尺寸图
ZK3351DP/GP远传差压/压力变送器远传装置形式有四种：
1、1191PFW扁平式远传装置(标准3″、工作压力2.5MPa)
2、1191RTW型螺纹安装式远传装置(最大工作压力10MPa)
3、1191RFW型法兰安装式远传装置
4、1191EFW型插入筒式远传装置(标准3″或4″，工作压力2.5MPa)
选型方式
|
ZK3351DP |
远传差压变送器 |
|
ZK3351GP |
远传压力变送器 |
|
|
代码 |
量程范围KPa |
|
3 |
0-1.3～7.5 |
|
4 |
0-6.2～37.4 |
|
5 |
0-31.1～186.8 |
|
6 |
0-117～690 |
|
7 |
0-345～2068 |
|
8 |
0-117～690 |
|
|
代码 |
输出 |
|
N |
普通模拟型：(输出：4～20mA) |
|
G |
常规智能型：(输出：4～20mA) |
|
S |
标准智能型：(输出：4～20mA带HART总线协议) |
|
Z |
数字化智能型：(输出：4～20mA全数字化传感器,自带通讯键盘) |
|
|
代号 |
法兰材料 |
法兰材料 |
|
22 |
316SST |
316SST |
|
|
代号 |
附加功能 |
|
S1 |
一个远传装置 |
|
|
S2 |
二个远传装置 |
|
|
|
代码 |
选项 |
|
M1 |
0-100%线性指示表 |
|
M3 |
3位半LCD显示表 |
|
M4 |
智能表显示 |
|
B1 |
万能安装支架 |
|
d |
隔爆型dⅡBT4 |
|
i |
本安型iaⅡCT6 |
|
|
|
|
|
|
|
|
定货须知
1)变送器型号可根据选型规格表按需要确定。
2)选型规格表中的数字、符号必须填写清楚、准确无误。
3)如有正负迁移，必须注明迁移量数值。
4)差压变送器如需配三阀组，需另行注明。
5)选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6)如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7)接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
8)无特殊注明，出厂时灌充液为硅油 |
